照片建模流程

![](/media/202504/2025-04-29_104554_8032480.021746299806123526.png)
以此佛像为例，介绍一下整个照片建模的流程：

------------
## 拍摄方法
![](/media/202504/2025-04-29_081416_9842640.1494932473110112.png)

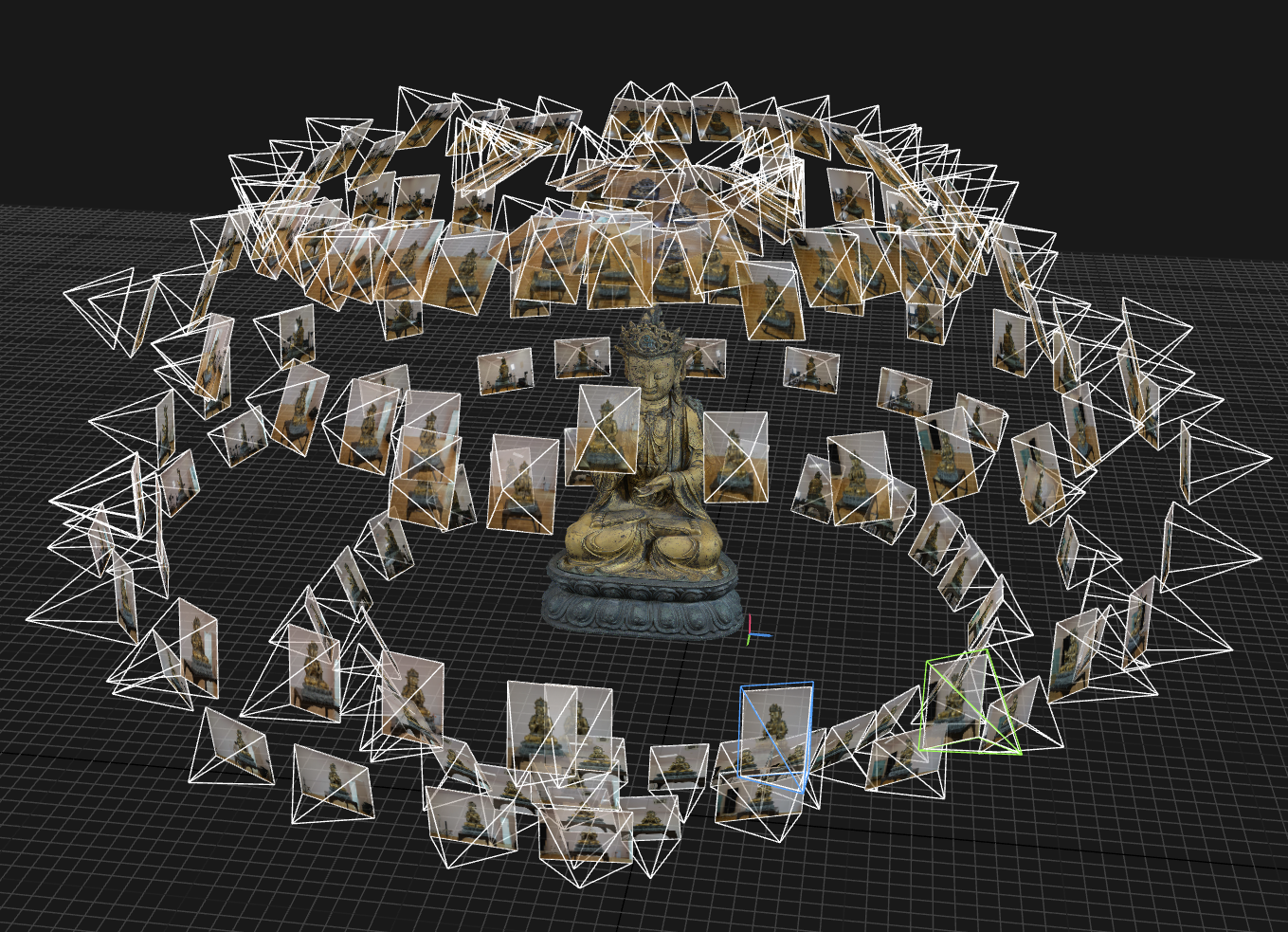

**清晰、多角度的照片是建模省事的前提**，不管物体巨大还是微小，都需要从360°的各种角度去拍摄，不能怕麻烦

## RC软件使用
![](/media/202504/2025-04-29_082414_4007230.13571536819445484.png)

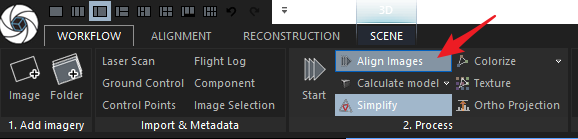

将照片拖放到程序窗口里面，然后点击“Align Images”

![](/media/202504/2025-04-29_082607_3962980.9478318871242926.png)

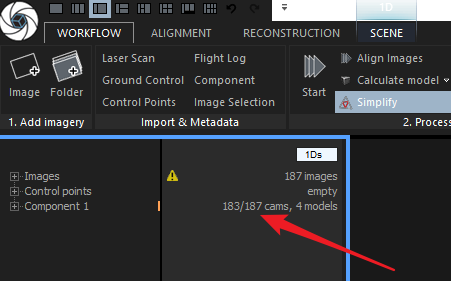

这里面会有好几个组件，这里总共187张照片，用了183张，这183张照片是有关联的，关联的越多，模型越完整

![](/media/202504/2025-04-29_083529_1592440.7903910226965006.png)

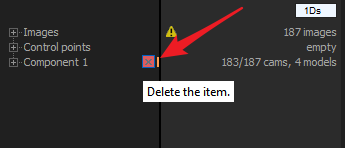

照片少的组件可以直接删掉，不用浪费时间去调整

![](/media/202504/2025-04-29_084027_2148300.16380651942382918.png)

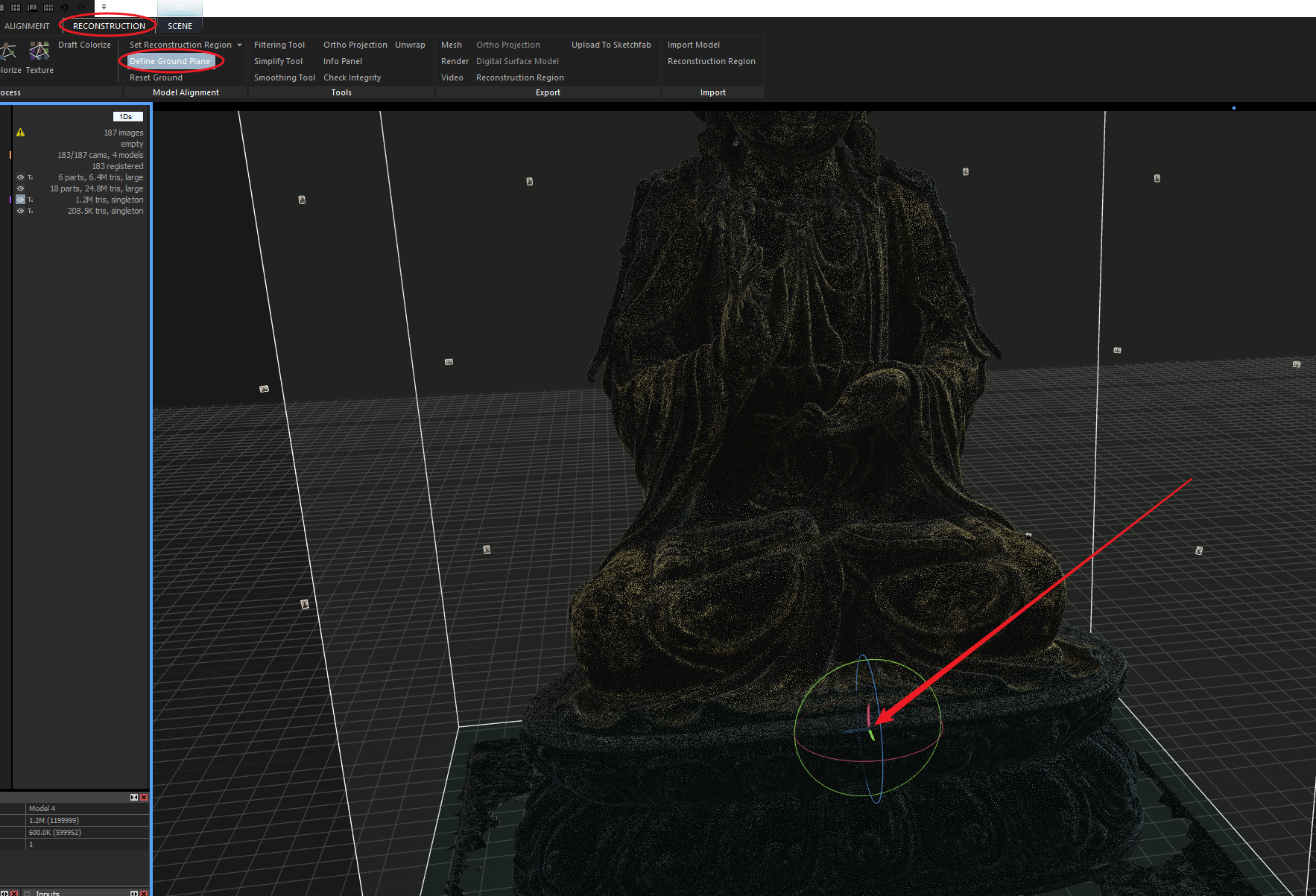

找到这个菜单，先调整模型的位置，双击可以快速指定坐标轴的原点

![](/media/202504/2025-04-29_084234_4431100.8200461444213561.png)

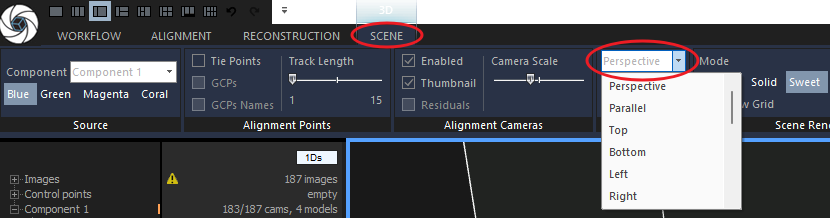

可以通过这个菜单，切换不同的视图角度，将模型调整成水平、居中，正面朝前，方便我们后续模型制作

![](/media/202504/2025-04-29_084555_3872310.7043870611697132.png)

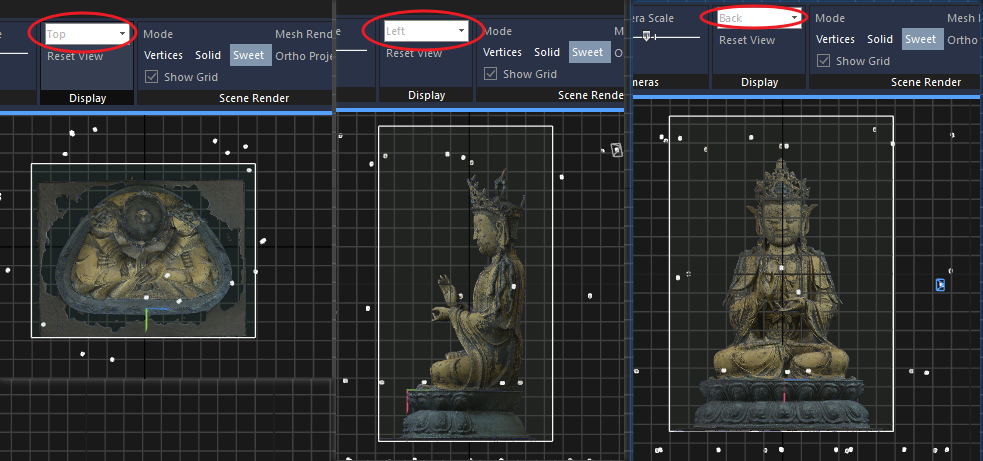

类似这样，横平竖直

![](/media/202504/2025-04-29_084808_4885920.973810769989047.png)

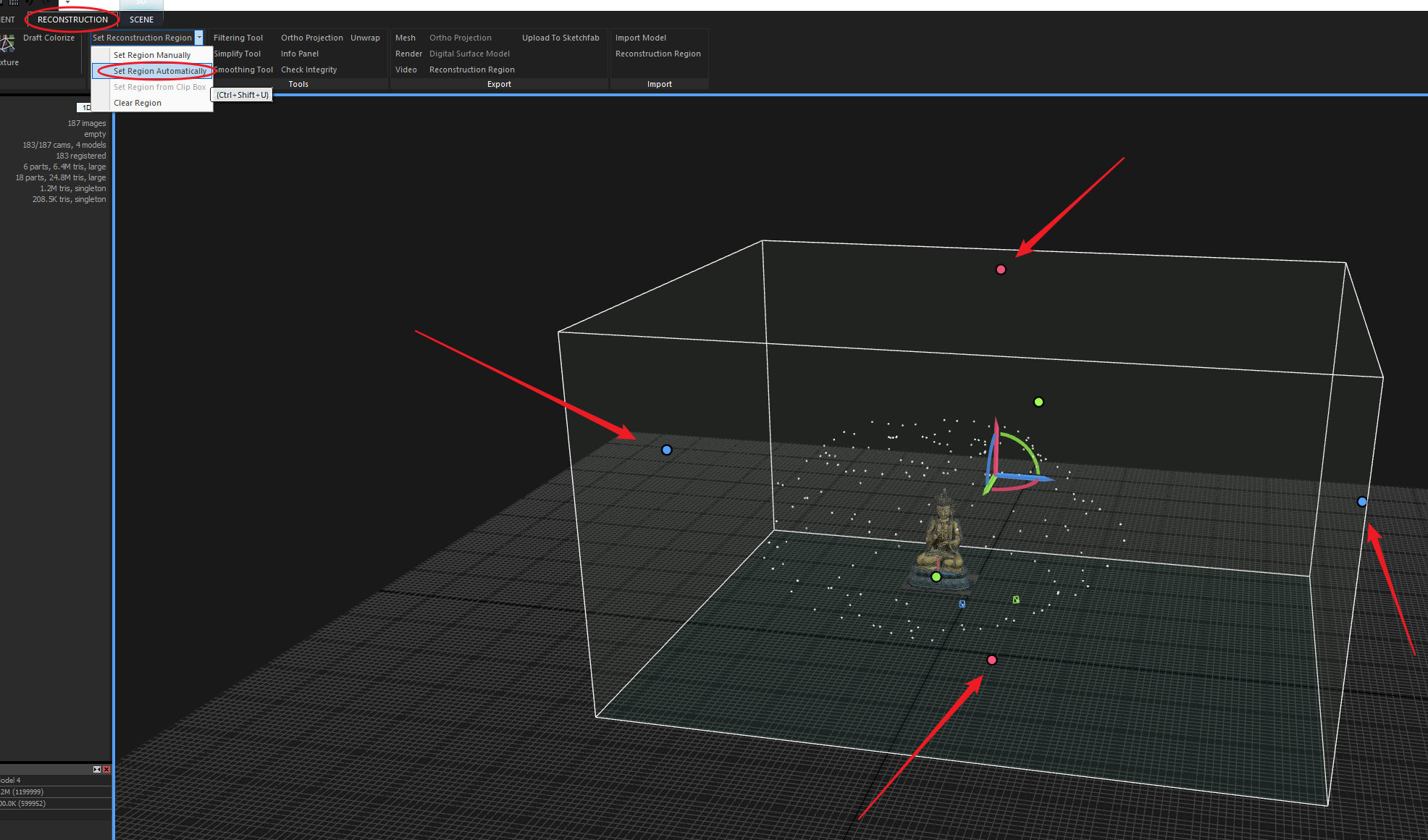

然后找到这个菜单“自动包裹框”，调整一下模型的包裹框，通过箭头处的按钮调整大小；
包裹框内的部分，才会计算模型，尽量精确些，能节省些运算量

![](/media/202504/2025-04-29_085241_1199200.15243571362481.png)

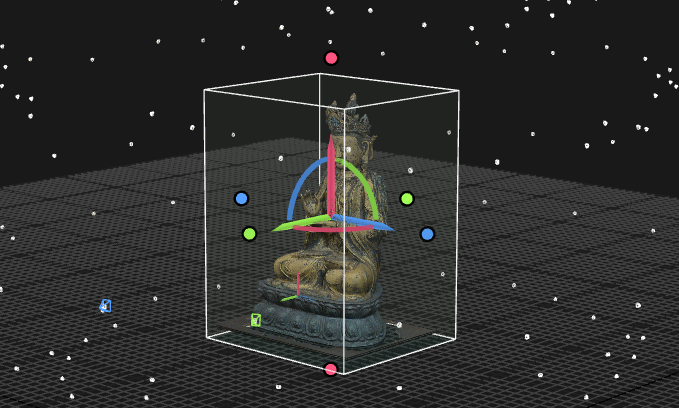

鼠标右键可以旋转，多转几个角度，将包裹框调整成这样

![](/media/202504/2025-04-29_085421_3859940.4177620938354949.png)

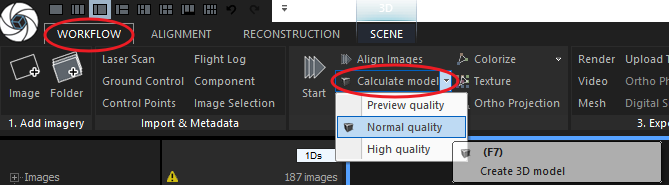

找到这个菜单，开始生成模型。
机器慢的可以先用第一个草图品质，可以快速检查模型包裹框的范围是否合适；
一般情况选第二个，正常品质就行了；
需要高精度的，可以选第三个，但是这个会有较多的噪点，电脑内存小的，别折腾。

![](/media/202504/2025-04-29_085902_2105070.6226062013707705.png)

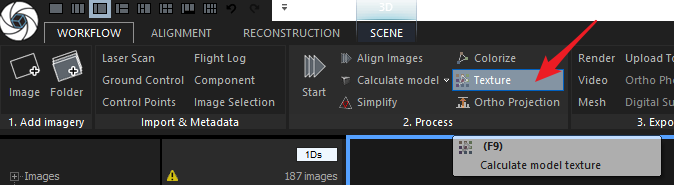

模型计算好之后，可以直接选择这个菜单，计算一下贴图

![](/media/202504/2025-04-29_090058_3817150.7697697378713095.png)

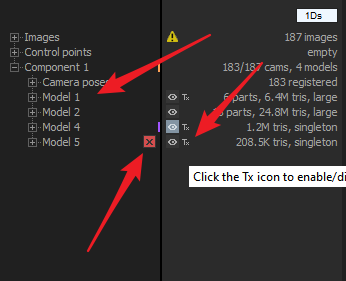

每次计算，组件列表里面都会生成一个新的模型。
不需要的可以删掉，节省存储空间；
小眼睛图标可以显示和隐藏模型；
Tx图标代表是有贴图的

![](/media/202504/2025-04-29_091256_3201150.9409445537154357.png)

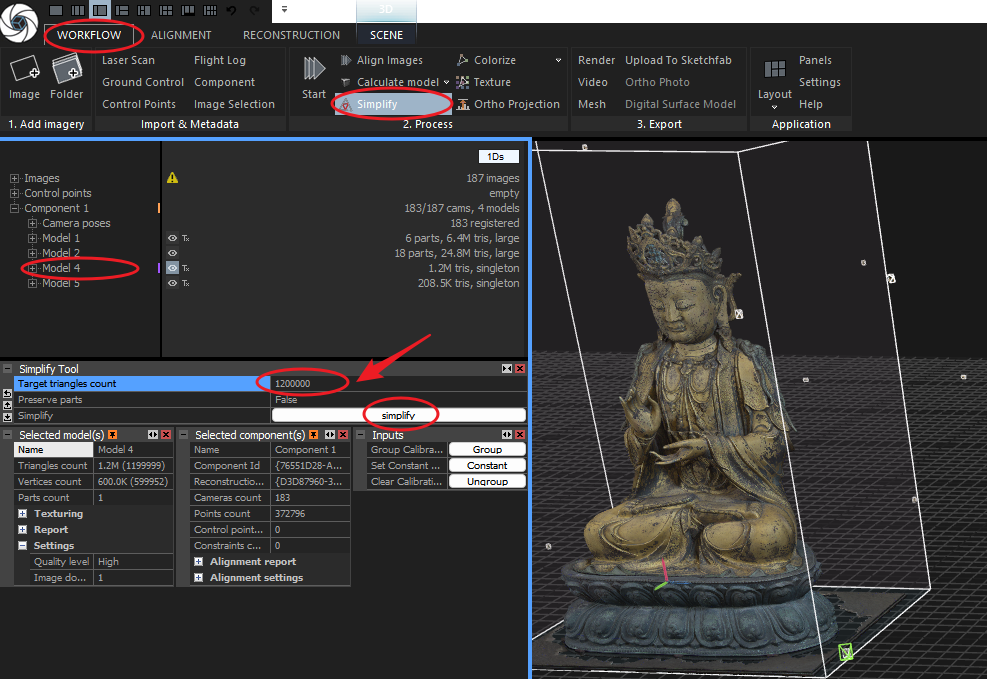

这一步可以跳过，但是如果生成的模型过于巨大，可以用这个简化一下模型面数。
箭头处输入面数目标，点击底下的按钮“simplify”即可

![](/media/202504/2025-04-29_091949_7583260.45962403151562226.png)

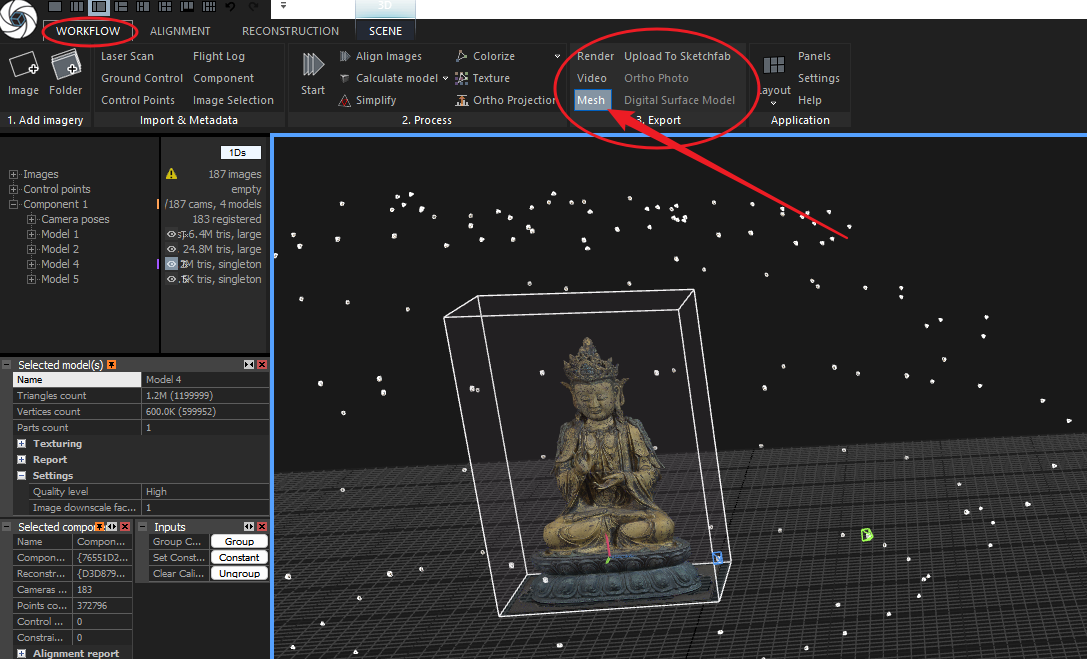

选择模型，找到导出菜单，导出模型

![](/media/202504/2025-04-29_093327_1418520.2311995993295446.png)
导出的模型会有3个文件，**这里的文件不要动，不要改名字，后续会用到**

## 模型优化
![](/media/202504/2025-04-29_094329_7914360.07328268614268452.png)

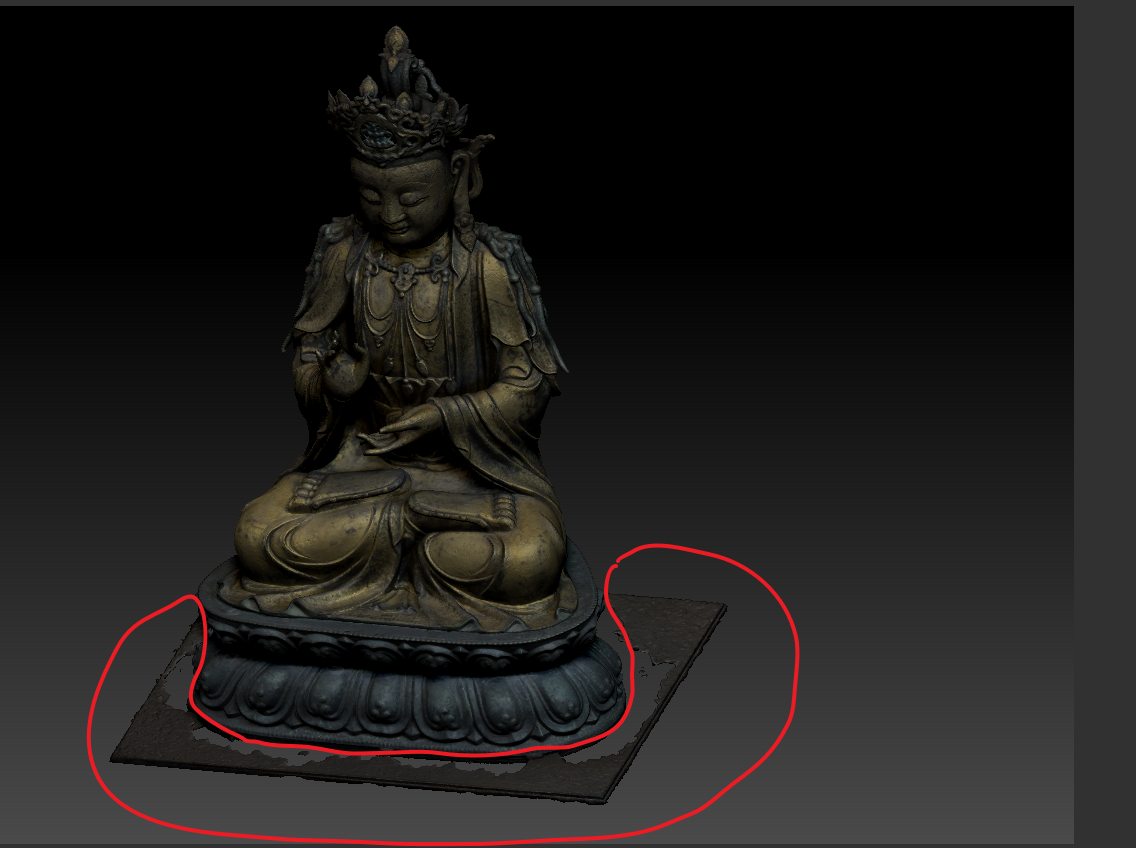

先导入ZB，将多余的模型删掉

![](/media/202504/2025-04-29_094621_5542220.062689404497416.png)

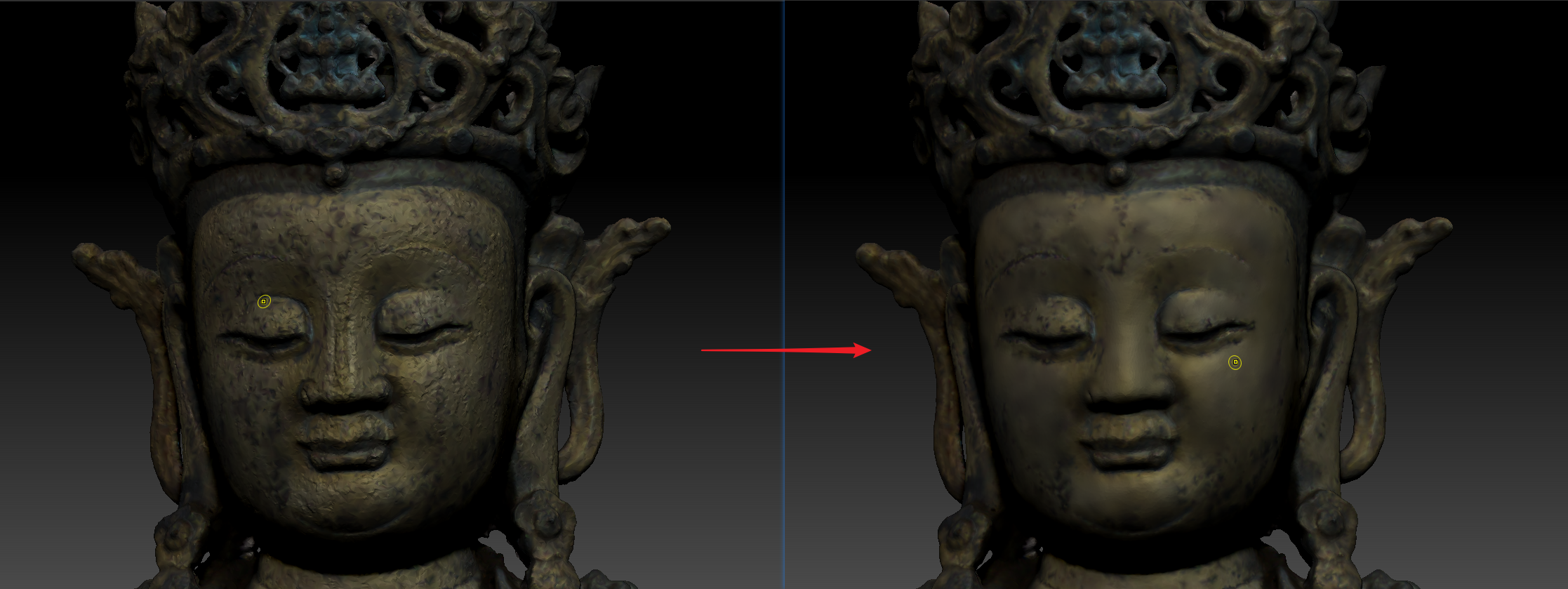

将模型上面不太平滑的地方修复一下。

![](/media/202504/2025-04-29_094913_0989080.16617562978470057.png)

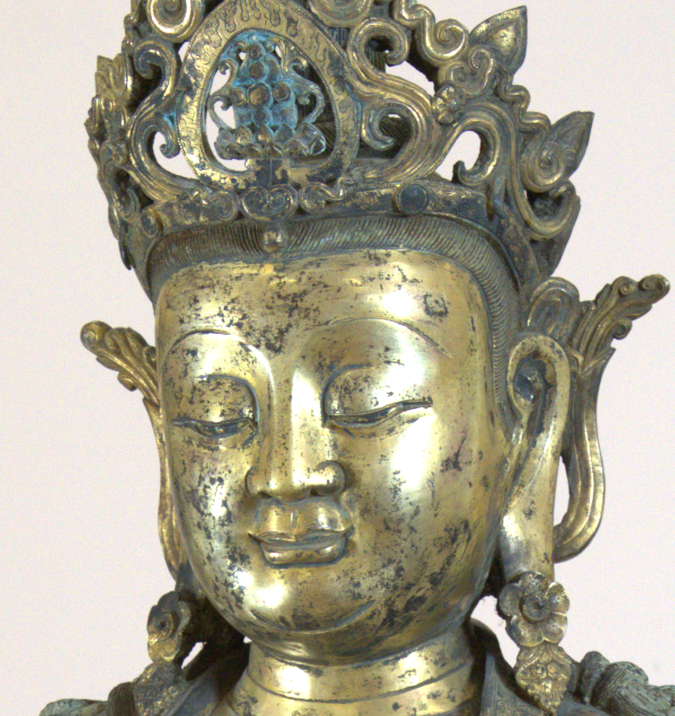

这个需要根据实物去修复，不是所有的坑坑洼洼都要修复，实物整体是比较平滑的，因为照片明暗的差别，造成的模型计算出来的凹凸不平，是需要修复掉的。

![](/media/202504/2025-04-29_095739_4647740.8997474337335969.png)

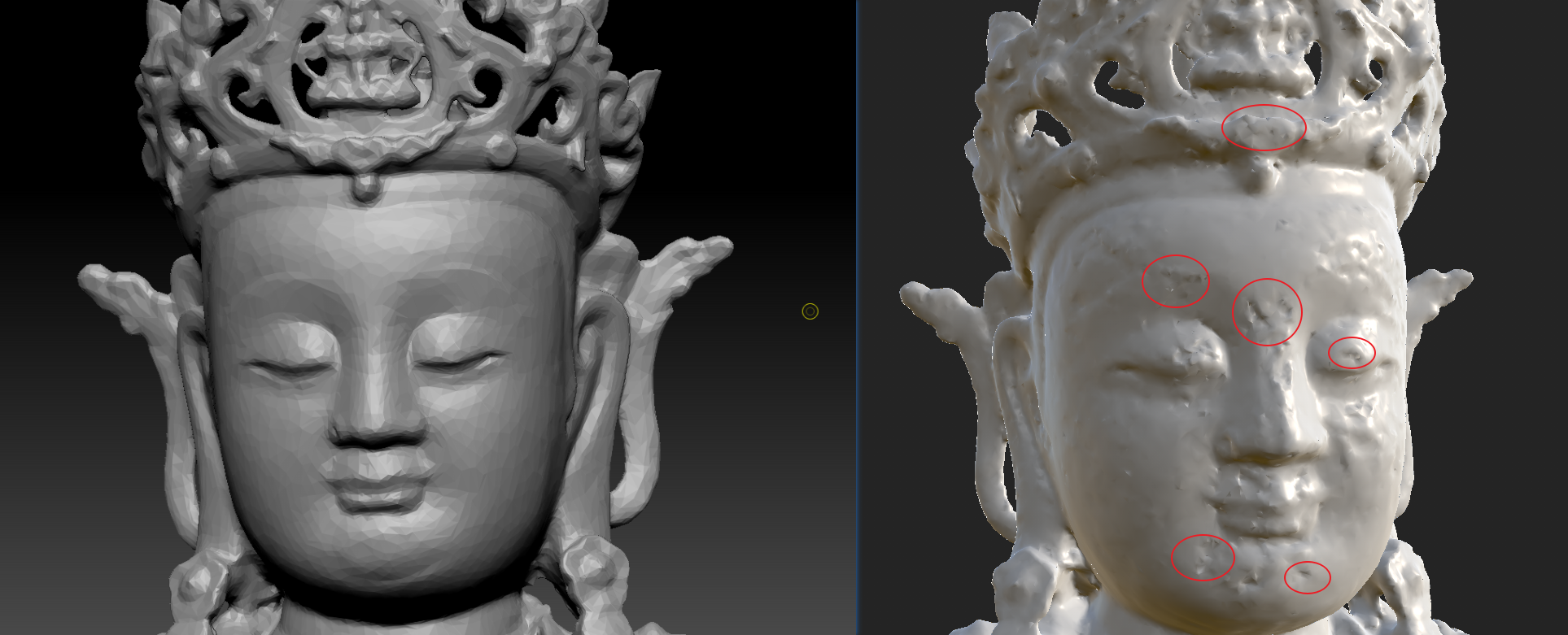

然后通过减面插件，将面数适当减少。类似左边的效果就行了。
右边的减面之后有很多黑边，素模就看着不舒服的就不行

![](/media/202504/2025-04-29_100224_6792790.9082698709392426.png)

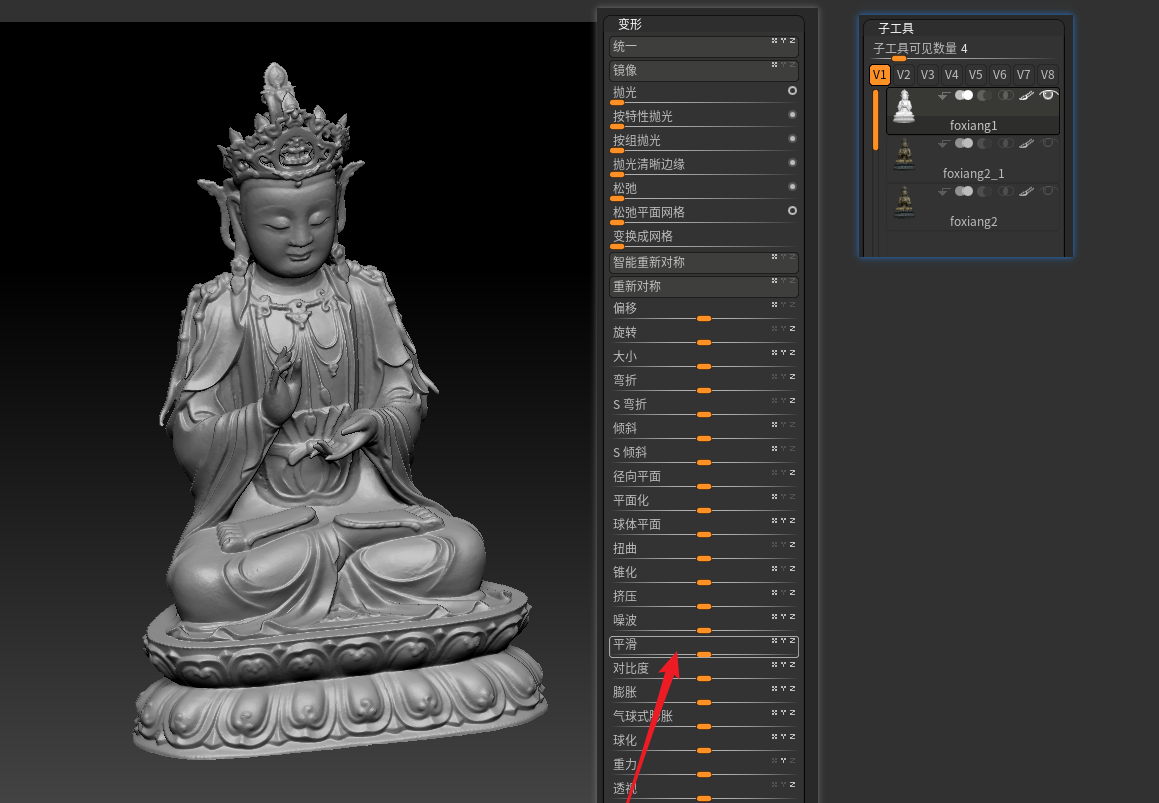

ZB里面多复制几个，做个备份，smooth一下就能修复。需要保留细节的也可以做个（目标变形）morph，多加几个图层

![](/media/202504/2025-04-29_095327_1925540.894634378971239.png)
表面平整，细节结构都保留了

## 重置贴图
![](/media/202504/2025-04-29_101026_9637420.4972437721393618.png)

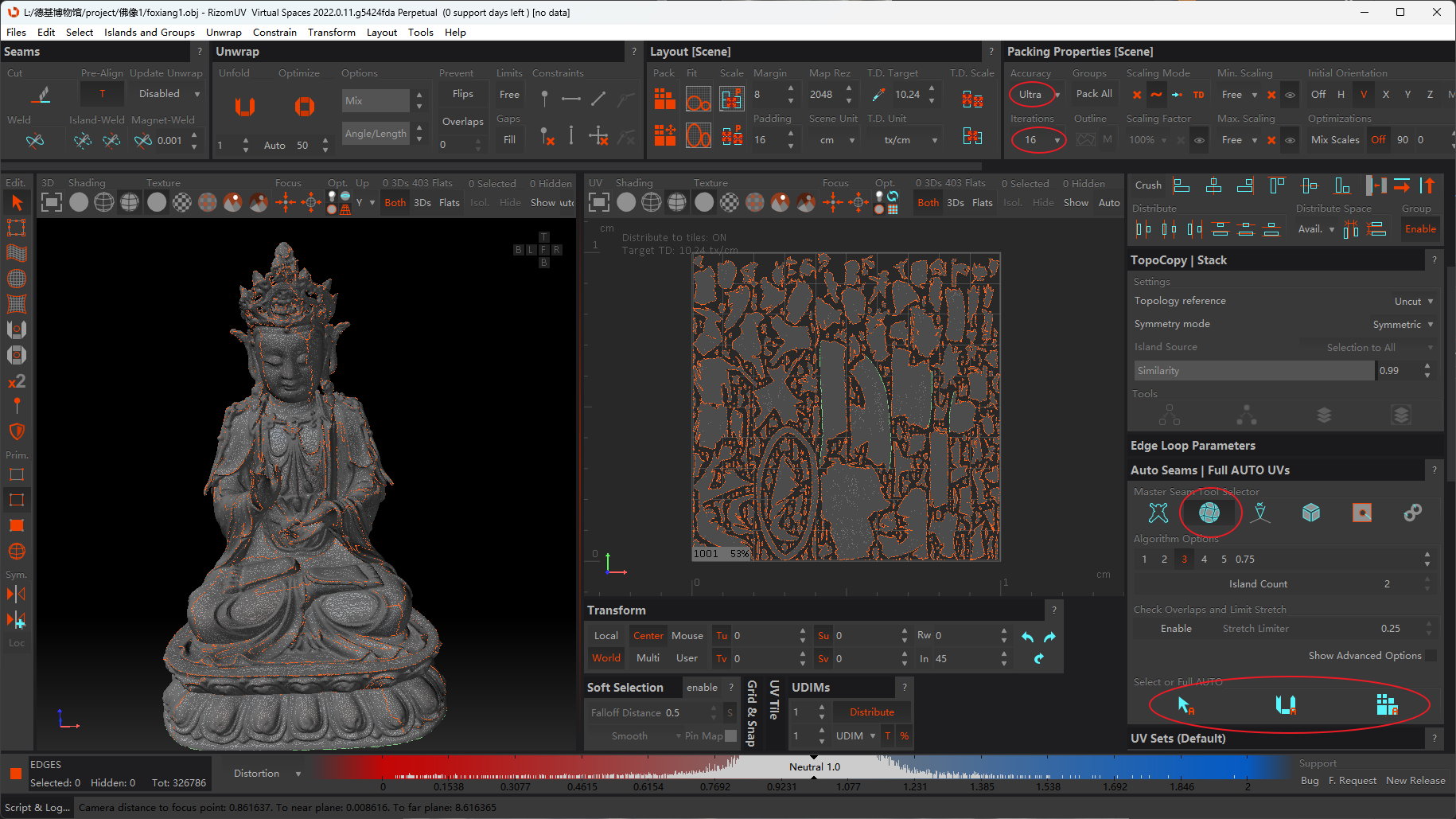

从ZB导出模型，导入max，分uv，可以导入UV unfold（或者RizomUV），通过自动的方式，一键三连
参数可以按照圆圈处的设置，能得到比较好的UV利用率

![](/media/202504/2025-04-29_101512_9446390.1362098464846675.png)

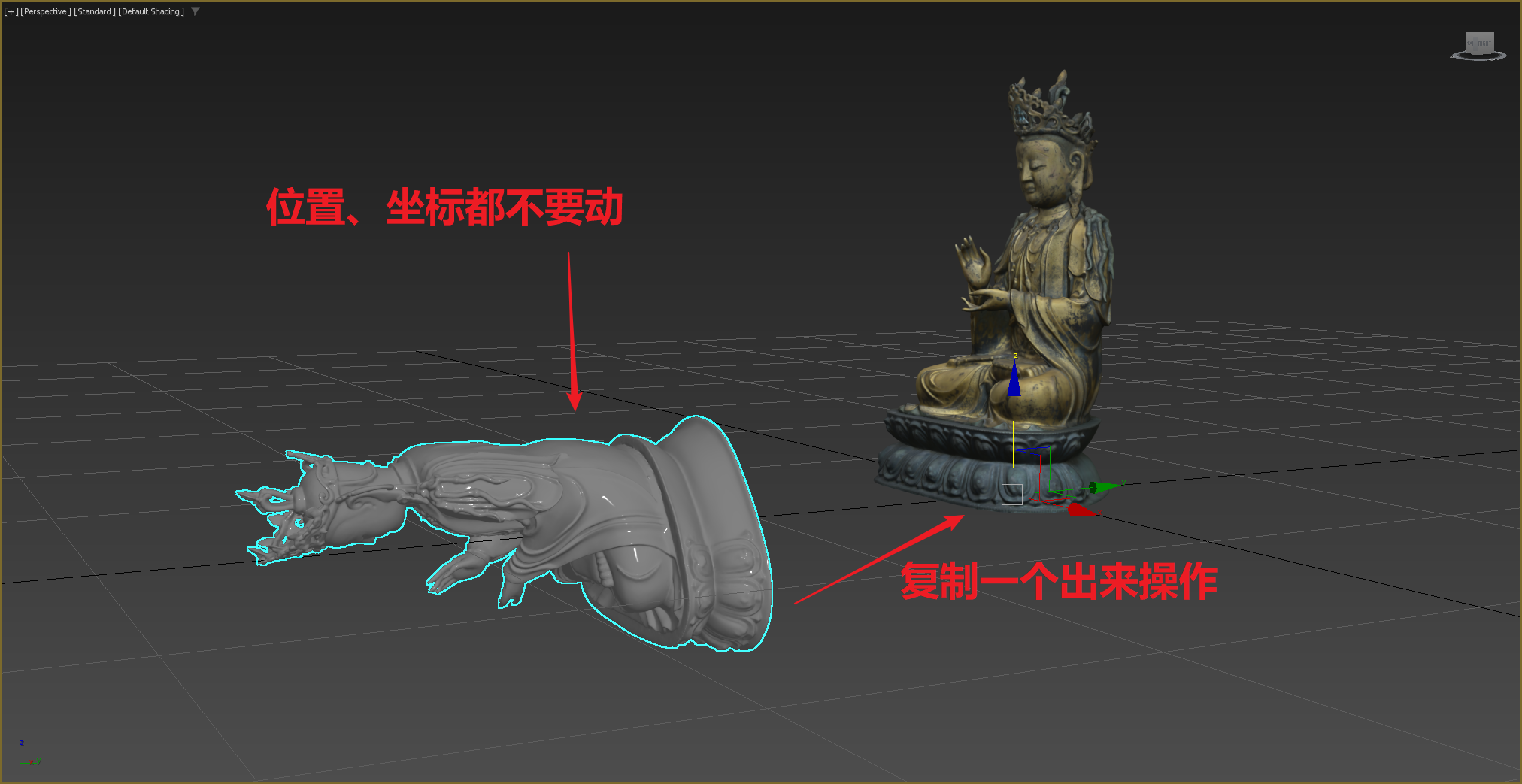

导入max之后很重要的一点，就是不要动这个模型，复制一个再操作，后续需要把模型对齐到这个原始位置

![](/media/202504/2025-04-29_101909_3239970.06082459538711571.png)

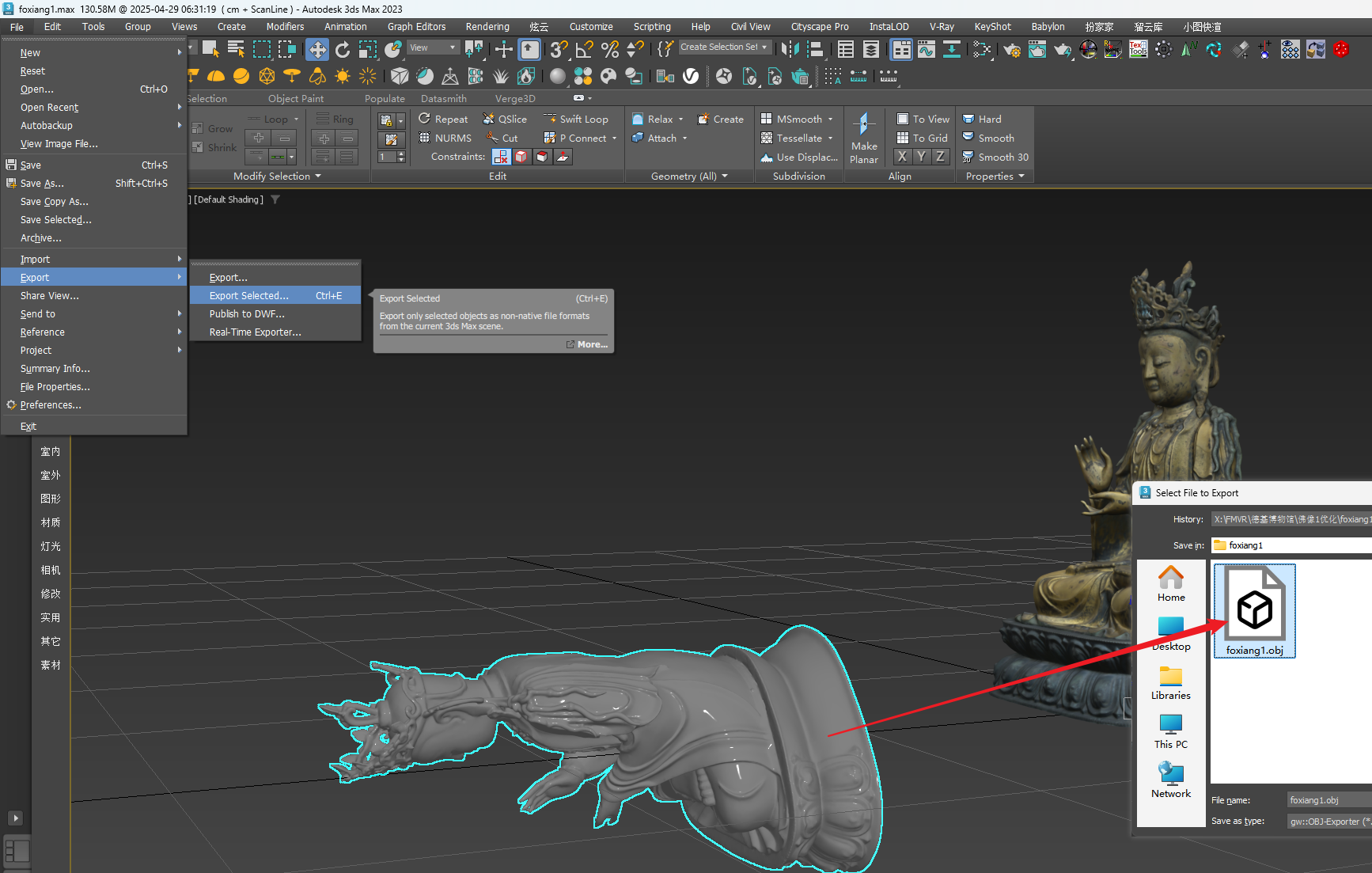

目前这个模型重新分了UV，选择导出，将obj文件覆盖掉（之前从RC里面导出的）；
新建的模型也可以，只要对齐到这个模型的位置，导出也是可以的；
不完整的模型，比如只有一个小部件，也行，也是对齐到模型的位置

![](/media/202504/2025-04-29_102733_3544370.45615057693982464.png)

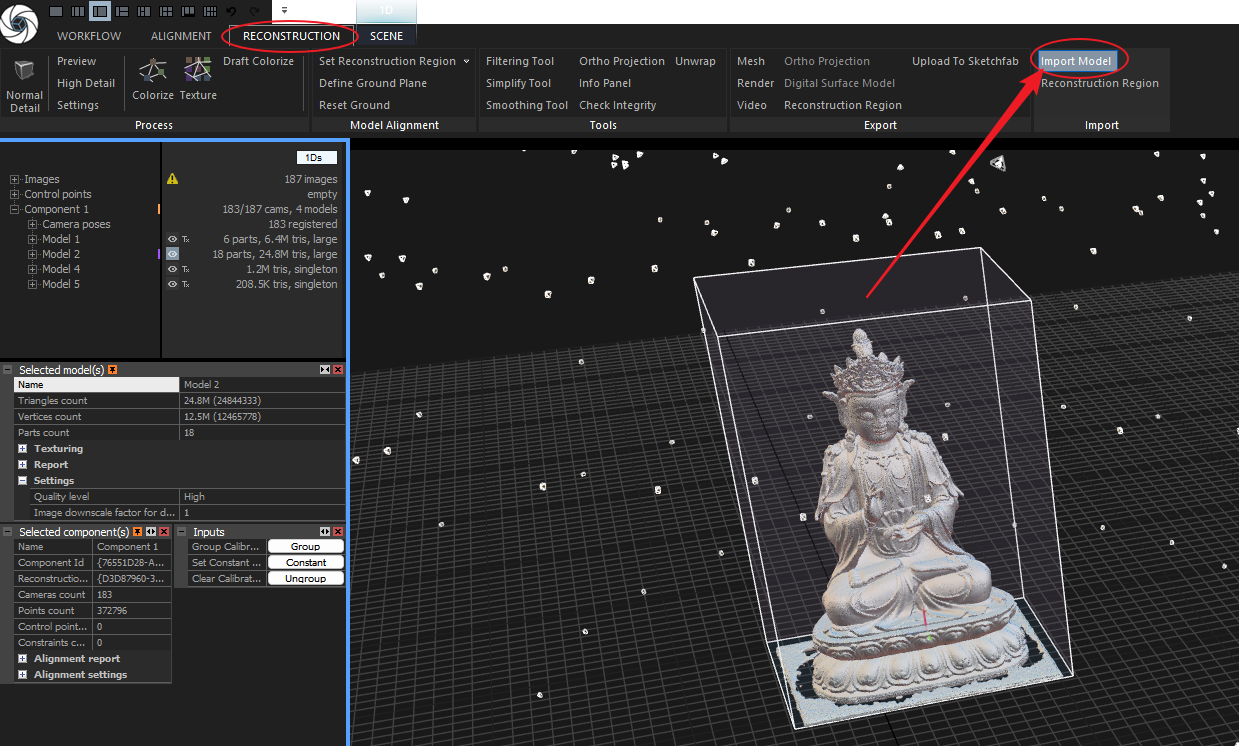

找到这个菜单，将刚才导出的obj导入，这样展好UV的模型就替换进来了

![](/media/202504/2025-04-29_102928_2686450.7733445576616076.png)

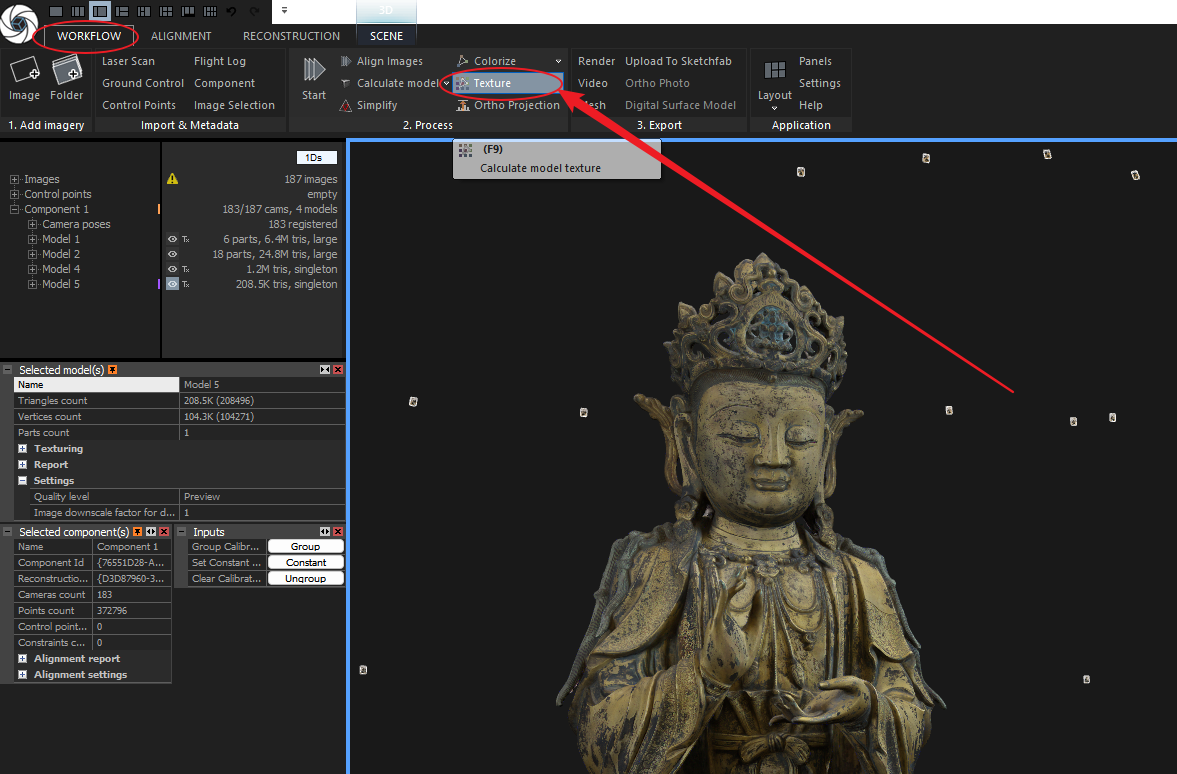

然后重新点击这个生成贴图的按钮，这样贴图就会按照新的UV生成了

![](/media/202504/2025-04-29_103345_2560560.5083375340740736.png)

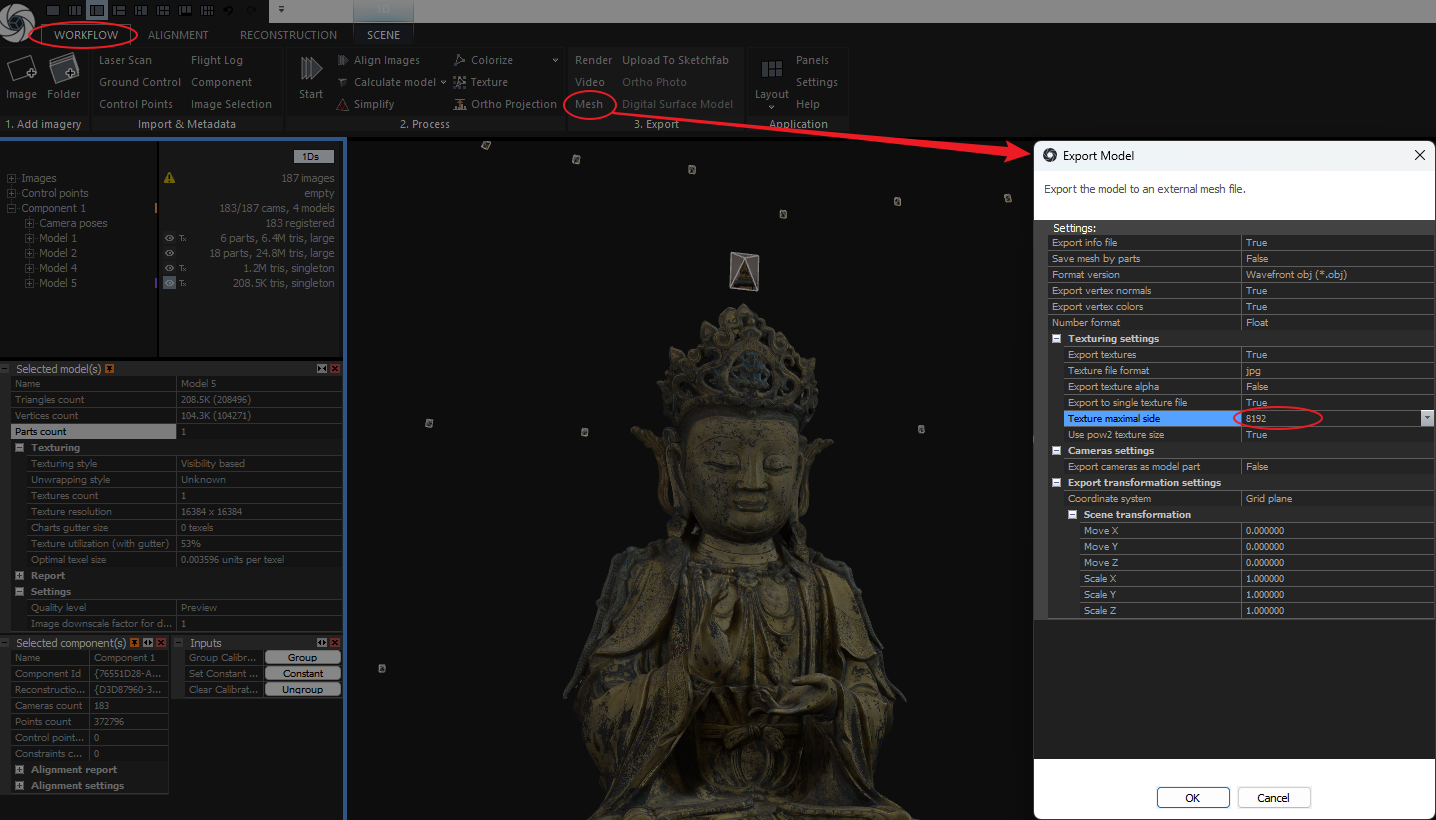

重新导出模型，这里可以选择贴图的精度，这里选个大点的，也别太大，没几个软件能认

## 材质调整
![](/media/202504/2025-04-29_103625_3299840.9745356915573015.png)

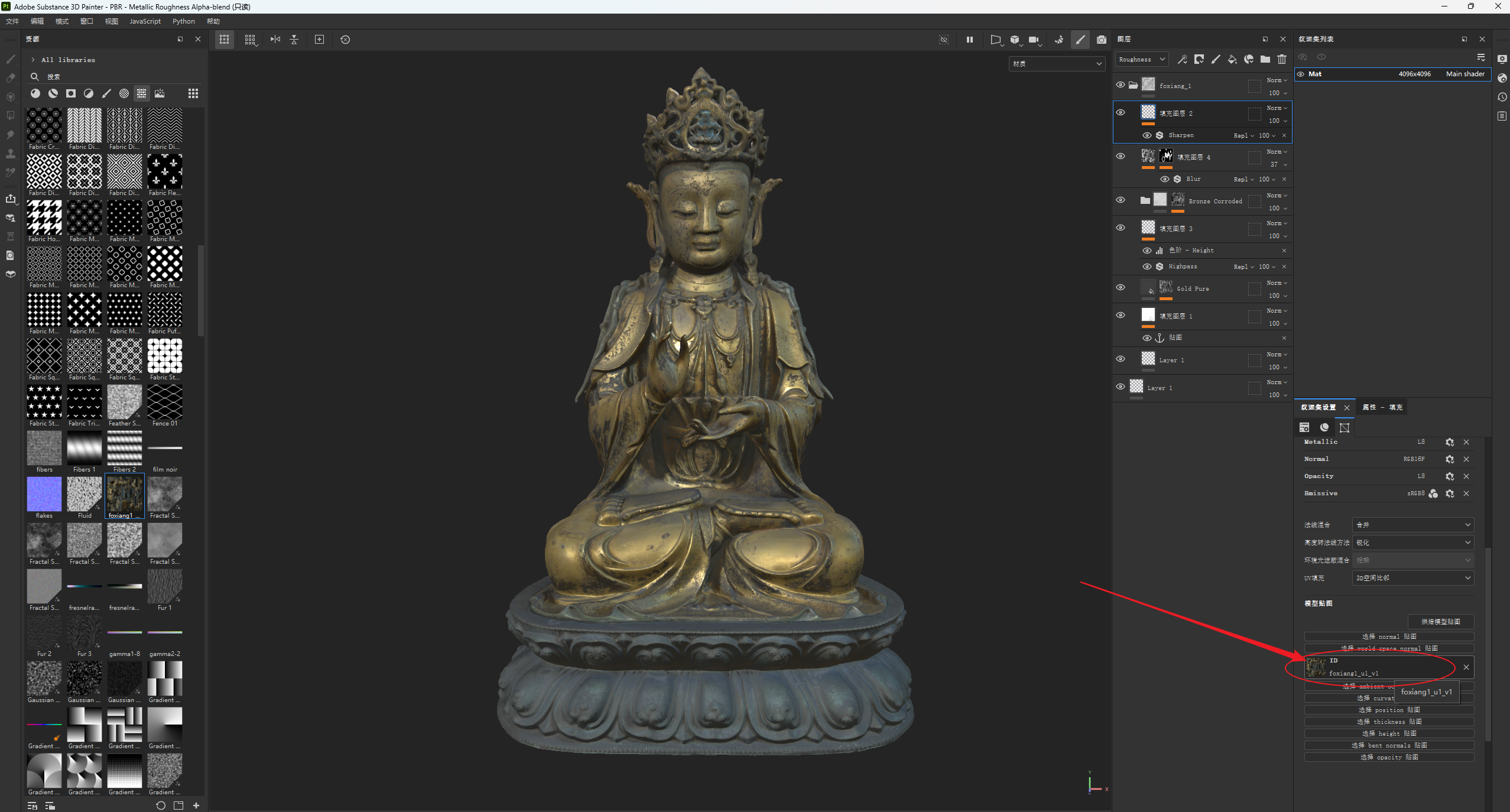

导入SP里面绘制材质，这里关键的地方就是将贴图放入ID里面，通过颜色选择，将材质质感调出来

## 引擎调整
